ガスレーザ加工機ガスレーザ加工機“武蔵”HP-Eシリーズ
薄板や小物ワークに対応したガスレーザ加工機です。

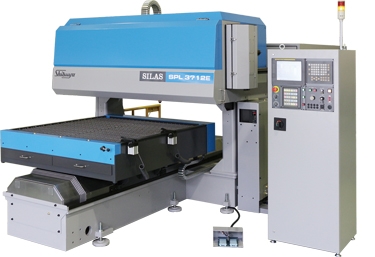

“武蔵”HP-Eシリーズ
特徴
- 加工内容に応じて各種レーザ発振器(定格出力200,400,2000W)を選択可能。
- 省スペース・コンパクト設計。
- アプローチ性に優れた加工テーブル。
仕様
| 型式 | SPL3712EA / SSL250B | SPL3712EA / SSL400BN | SPL3712EA / SOL20V | |
|---|---|---|---|---|
| 搭載発振器 | SSL250B | SSL400BN | SOL20V | |
| 定格出力 | 200W | 400W | 2000W | |
| 加工範囲 | 1250x1250mm | |||
| 最大積載質量 | 40kg(4'x4'x3.2ｔ) | 55kg(4'x4'x4.5ｔ) | 140kg(4'x4'x12ｔ) | |
| 早送り速度 | 30m/min | 30m/min | 30m/min | |
| 制御軸数 | 3軸(X,Y,Z) | 3軸(X,Y,Z) | 3軸(X,Y,Z) | |
| 同時制御軸数 | 2軸（X,Y） | 2軸（X,Y） | 2軸（X,Y） | |
| 駆動方式 | 全軸ＡＣサーボモータ | 全軸ＡＣサーボモータ | 全軸ＡＣサーボモータ | |
| 数値入力最小単位 | 0.001mm | 0.001mm | 0.001mm | |
| 入力電源※1 | 3φ 200V 50/60Hz 16.7ｋVA | 3φ 200V 50/60Hz 28.0ｋVA | 3φ 200V 50/60Hz 45.3ｋVA | |
| 機械寸法※2 | Aタイプ | 3700(L) x 3200(W) x 2220(H)mm | 3700(L) x 3200(W) x 2220(H)mm | 3900(L) x 3400(W) x 2220(H)mm |
| Bタイプ | 4270(L) x 3200(W) x 2220(H)mm | 4460(L) x 3200(W) x 2220(H)mm | 5000(L) x 3200(W) x 2220(H)mm | |
| 機械質量※1 | 5200kg | 5200kg | 5400kg | |
- ※１
- レーザ発振器、チラーなどの標準装備を含んだ数値です。
- ※２
- レーザ発振器搭載時の数値です。
■改良により仕様を変更することがあります。
■レーザ発振器の設置方向を選択できます。（AタイプおよびBタイプ）
■改良により仕様を変更することがあります。
発振器
| 型式 | SSL250B | SSL400BN | SOL20V |
|---|---|---|---|
| 発振方法 | スラブ型封じ切り | 中速スパイラル軸流型 | |
| 定格出力 | 200W | 400W | 2000W |
| 出力安定度 | ±6% | ±2% | |
| ピークパワー | 750W | 1000W | 2000W |
| 最小パルス幅 | 10µsec | 350µsec | |
| 最大繰り返し数 | 100kHz | 1.5kHz | |
| 数値入力最小単位 | 0.001mm | ||
| 入力電源 | 3φ200V 50/60Hz | ||
| 6.5kVA | 15.0kVA | 27.5kVA | |
| 混合ガス消費量 | 封じ切りの為、混合ガスの消費はありません | 25L/ｈ※2 （エコノミーモード時12L/ｈ） | |
| 質量 | 67kg※1 | 75kg※1 | 1300W |
- ※１
- 発振器本体の質量です。架台質量は含みません。
- ※２
- 停止時に封入ガスが、また起動時に置換ガスが別途必要です。起動時のレーザガス消費量は、停止時間により、上記消費量より多くなります。
■改良により仕様を変更することがあります。
