ガスレーザ加工機超コンパクトガスレーザ加工機“ファルコン-S”
省スペース化を実現したガスレーザ加工機です。
ファルコン-Sシリーズ

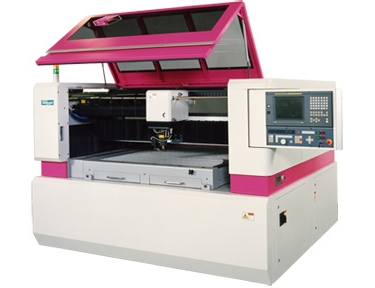

WTS4112型
特徴
- 超コンパクト設計により、設置スペースを大幅に削減しています。
- 手動リポジショニングにより、4'×8'のワークが加工できます。
- NC装置、レーザ発振器を内蔵しコンパクト化を図っています。
仕様
| 型式 | WTS4112 |
|---|---|
| 搭載発振器 | SOL13H |
| 定格出力 | 1300W |
| 加工範囲※1 | 4'×4'（1250×1250mm） |
| 早送り速度 | 30m/min |
| Ｚ軸移動範囲 | 90mm |
| 制御軸数 | 3軸(X,Y,Z) |
| 駆動方式 | ＡＣサーボモータ（X,Y）+ボールネジ |
| 数値入力最小単位 | 0.001mm |
| 入力電源※1 | 3φ 200V 50/60Hz 49.7kVA |
| 機械寸法※2 | 2450(L)×2330(W)×1820(H)mm |
| 機械質量 | 5000kg |
- ※１
- レーザ発振器、チラーユニットなどの標準装備を含んだ数値です。
- ※２
- チラーユニットの設置スペースが別途必要です。
■改良により仕様を変更することがあります。
