ガスレーザ加工機ダイボード加工用ガスレーザ加工機
ダイボードの高速・高品質な切断を実現したガスレーザ加工機です。

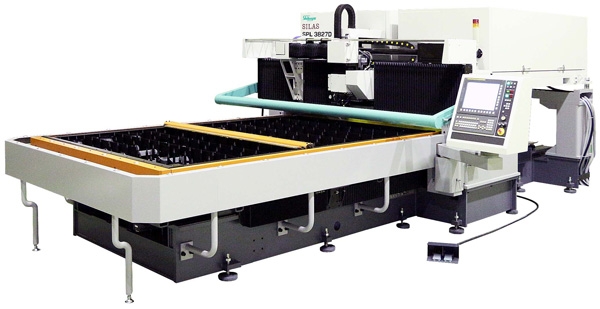

SPL3827D型
特徴
- 大型段ボール、液晶フィルムの抜型に対応する高精度モデル。
- 大型ダイボードの安定加工を実現する高剛性フレーム。
- 自動エアバイス搭載で材料のブレ、傾きを抑制。

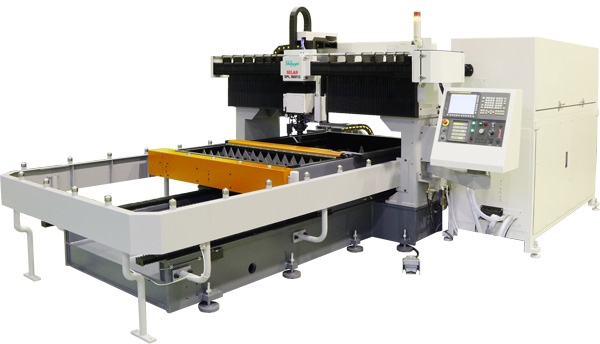

SPL3821D型
特徴
- 同等加工範囲モデルより設置面積約22%削減(SPL2321Dとの比較)。
- 新型プッシュ＆プル排煙機構により、排煙能力を大幅に向上。
- 製品への追加工時の自動位置決めが可能(オプション)。

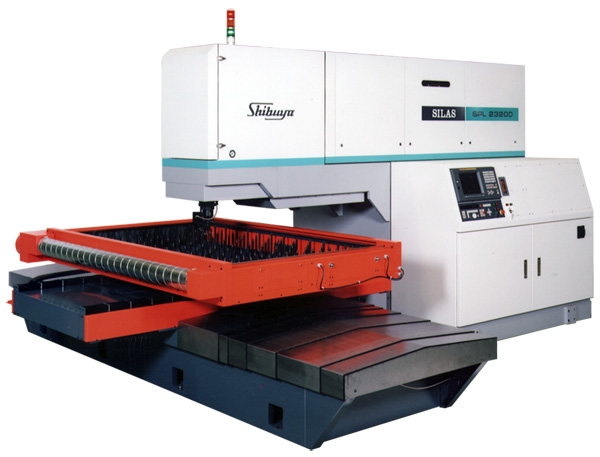

SPL2321D型
特徴
- 光軸固定方式により安定した切り幅を実現。
- 金属加工兼用仕様も選択可(オプション)。
- レーザ発振器はSSL1000とSOL11HBより選択可。

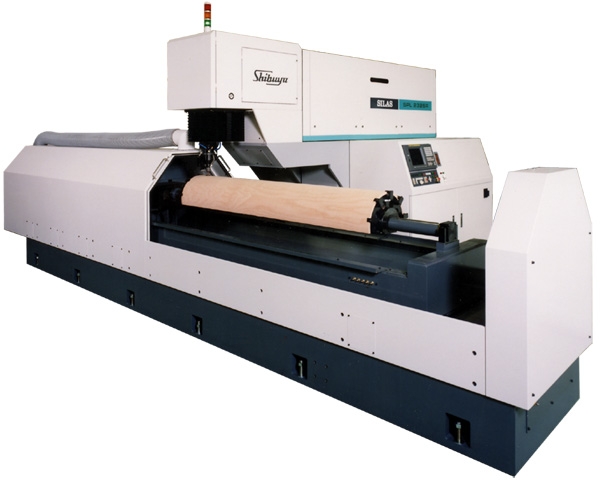

SPL2425R型
特徴
- お客様のワークサイズに応じ製作可能。
- ロータリーボードの加工が可能。
- ダイボード加工に適したSOL11HB型レーザ発振器を搭載。
仕様
| 型式 | SPL3827D | SPL3821D | SPL2321D | SPL2425R | |
|---|---|---|---|---|---|
| 搭載発振器 | SSL1000 | SSL1000 | SOL11HB | SSL1000 | SOL11HB |
| 定格出力 | 1000W | 1000W | 1100W | 1000W | 1100W |
| 加工範囲 | 2730（X） × 1830（Y）mm | 2100（X） × 1320（Y）mm | 2100（X） × 1320（Y）mm | 2100（X） × 1320（Y）mm | 2500mm × 360°(直径250～500mm) |
| 早送り速度 | 40m/min | 40m/min | 15m/min | 15m/min | 15m/min |
| 制御軸数 | 3軸(X,Y,Z) | 3軸(X,Y,Z) | 3軸(X,Y,Z) | 3軸(X,Y,Z) | 3軸(X,A,Z) |
| 駆動方式 | ACサーボモータ | ACサーボモータ | ACサーボモータ | ACサーボモータ | ACサーボモータ |
| 数値入力最小単位 | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm |
| 入力電源※1 | 3φ 200V 50/60Hz 56.7kVA | 3φ 200V 50/60Hz 54.3kVA | 3φ 200V 50/60Hz 45.3kVA | 3φ 200V 50/60Hz 46.8kVA | 3φ 200V 50/60Hz 46.8kVA |
| 機械寸法※2 | 6800(L) × 3745(W) × 2125(H)mm | 5500(L) × 3360(W) × 2250(H)mm | 4845(L) × 4300(W) × 2382(H)mm | 3700(L) × 6200(W) × 2450(H)mm | |
| 機械質量 | 13500kg | 10000kg | 7500kg | 6000kg | |
- ※１
- レーザ発振器、チラーユニットなどの標準装備を含んだ数値です。
- ※２
- チラーユニットの設置スペースが別途必要です。
■改良により仕様を変更することがあります。
