レーザ溶接機YAGレーザ溶接機“SYL”シリーズ
シンプルな操作性と高いロバスト性を実現したYAGレーザ溶接機“SYL”シリーズです。
SYLシリーズ

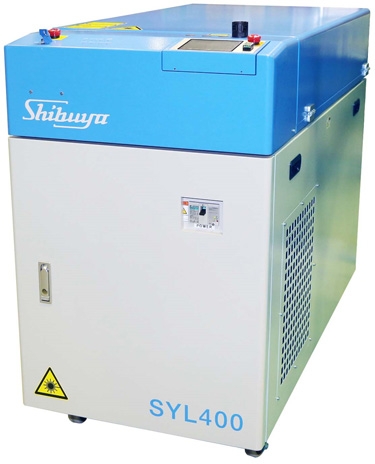

SYL400型
特徴
- 同時分岐、連続照射において±1.5%以内(従来±3.0%)の高いロバスト性を実現しています。
- ランプ劣化時のパワーを自動で補正するエネルギーフィードバック方式を標準採用しています。
- ハンディトーチからガルバノスキャナ、自動機への組み込み等の幅広い汎用性があります。
仕様
| 型式 | SYL008 | SYL020 | SYL050 | SYL150 | SYL300 | SYL400 | |
|---|---|---|---|---|---|---|---|
| 最大定格出力 | 8W | 20W | 50W | 150W | 300W | 400W | |
| 最大出力エネルギー | 8J/P | 20J/P | 50J/P | 70J/P | 70J/P | 80J/P | |
| 最大パルス幅 | 20.0ms | 20.0ms | 30.0ms | 30.0ms | 30.0ms | 30.0ms | |
| 繰り返し | 0.1～20Hz | 0.1～20Hz | 0.1～99Hz | 0.1～100Hz | 0.1～200Hz | 0.1～200Hz | |
| 分岐光学系※１ | 最大4分岐 | 最大4分岐 | 最大4分岐 | 最大4分岐 | 最大4分岐 | 最大4分岐 | |
| 所要電源※２ | 15A | 15A | 20A | 32A | 60A | 63A | |
| 冷却方式 | 強制空冷 | 強制空冷 | 強制空冷 | 水冷 | 水冷 | 水冷 | |
| 機械寸法 | D | 845mm | 850mm | 1170mm | 1170mm | 1335mm | 1335mm |
| W | 410mm | 410mm | 530mm | 530mm | 650mm | 650mm | |
| H | 790mm | 790mm | 1020mm | 1020mm | 1045mm | 1045mm | |
| 機械質量 | 130kg | 130kg | 205kg | 250kg | 360kg | 360kg | |
- ※１
- 時間分岐・同時分岐対応
- ※２
- 単相AC200V/220V 50/60Hz (SYL008、020)
三相AC200V/220V 50/60Hz (SYL050、150、300、400)
■改良により仕様を変更することがあります。
