ウォータジェット切断加工機ウォータジェット切断加工機“SWS4300型”
超高圧水により切断加工する大物ワークの加工に最適なウォータジェット切断加工機です。
オープンキャッチャタイプのワーク固定型ウォータジェット切断加工機です。
SWS4300型

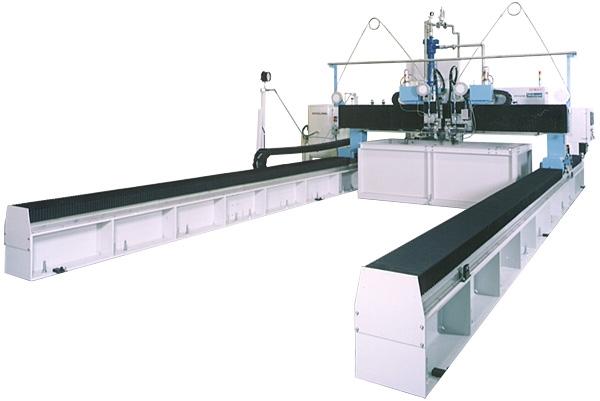

SWS4361D型

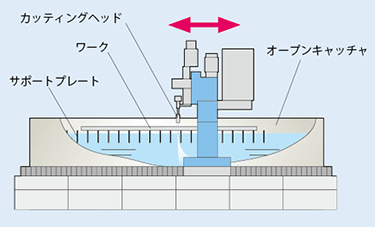

オープンキャッチャタイプは、水槽内に設けられたサポートプレート上にワークを固定し、ガントリー型の本体でカッティングヘッドがX・Y軸に移動することにより、ワークを自由形状に切断します。重量ワークや大物ワークの切断に適しています。
特徴
- X軸の移動はツイン駆動により、加減速が短時間で行え、高速で精度の高い加工が行えます。
- 研磨材回収システム（オプション）により、オープンキャッチャの清掃回数を大幅に低減できます。
- 2つの同形製品を同時に切断できるツインヘッド仕様（オプション）が選択できます。
仕様
| 型式 | SWS4305S | SWS4312S | SWS4361S | SWS4315ST |
|---|---|---|---|---|
| 加工範囲 | 500×500mm | 2450×1250mm | 2450×6100mm | 3050×1525mm |
| 早送り速度 | 12000mm/min | 15000mm/min | ||
| Z軸移動量 | 150mm | |||
| 同時制御軸数 | 2軸 | |||
| 駆動方式 | 全軸ACサーボモータ | |||
| テーブル最大積載重量 | 50kg | 600kg | 2900kg | 600kg |
| 入力電源※ | 3φ200V 50/60Hz 58.6ｋVA | 3φ200V 50/60Hz 63.1ｋVA | 3φ200V 50/60Hz 63.6ｋVA | 3φ200V 50/60Hz 63.6ｋVA |
| 機械寸法 | 2540(L) x 2125(W) x 3160(H)mm | 3115(L) x 4100(W) x 3800(H)mm | 9050(L) x 4770(W) x 3850(H)mm | 2600(L) x 4500(W) x 4000(H)mm |
| 機械質量 | 2000kg | 5500kg | 8000kg | 3000kg |
- ※
- 高圧ポンプを含んだ値です。
■改良により仕様を変更することがあります。
