ウォータジェット切断加工機ウォータジェット切断加工機“AWS4700型”
超高圧水により切断加工するウォータジェット切断加工機です。
オープンキャッチャタイプのワーク固定型高精度ウォータジェット切断加工機です。

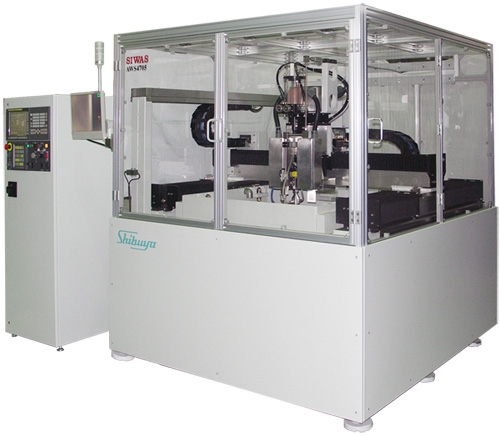

AWS4700型
特徴
- 本機は、汎用レーザ加工機と同等の高精度加工を実現したウォータジェット切断加工機です。
- 高精度加工を長期間維持するさまざまな機構を採用。
- CFRP等の積層材を安定してピアシングする“ファインピアス”機能を搭載可能。
加工サンプル例
素材：ガラス
板厚：1.0mm
外形寸法：40×40mm
素材：真鍮
板厚：4.0mm
A寸法：80mm
素材：CFRP
板厚：0.43mm
外形寸法：35×58mm
素材：銅
板厚：2.0mm
外形寸法：19×34mm
仕様
| 型式 | AWS4705S |
|---|---|
| 加工範囲 | 500×500mm |
| 早送り速度 | 12000mm/min |
| Z軸移動量 | 100mm |
| 同時制御軸数 | 3軸 |
| 駆動方式 | 全軸ACサーボモータ |
| テーブル最大積載重量 | 35kg |
| 入力電源※ | 3φ200V 50/60Hz 57.6ｋVA |
| 機械寸法 | 1880(L)×1770(W)×2000(H)mm |
| 機械質量 | 2300kg |
- ※
- 高圧ポンプを含んだ値です。
■改良により仕様を変更することがあります。
