工作加工システム
6軸3次元炭酸ガスレーザ加工機“十兵衛”シリーズ6軸制御により立体加工に対応した炭酸ガスレーザ加工機です。
十兵衛シリーズ

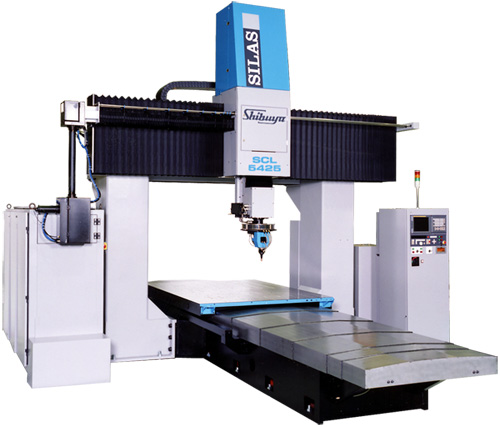

SCL5425型
特徴
- オフラインティーチング（オプション）に完全対応した高精度回転軸を採用。補正作業を軽減し、作業性の向上を実現しました。
- フォーカス＆ヘッド部の徹底したスリム化を図り、深絞りワークへのアプローチ性が格段にアップ。
- 加工ヘッド先端ノズルのW軸制御により安定した品質の加工が可能。
仕様
| 型式 | SCL5415/SOL20V | SCL5425/SOL20V | SCL5430/SOL20V | |
|---|---|---|---|---|
| 搭載発振器 | SOL20V | SOL20V | SOL20V | |
| 動作範囲 | 1500(X) × 2200(Y) × 820(Z)mm |
2500(X) × 2200(Y) × 820(Z)mm |
3000(X) × 2200(Y) × 820(Z)mm |
|
| 立体加工範囲 | 1050(X) × 1750(Y) × 600(Z)mm |
2050(X) × 1750(Y) × 600(Z)mm |
2550(X) × 1750(Y) × 600(Z)mm |
|
| 早送り速度 | 24m/min(X,Y,Z) | |||
| 制御軸数 | 6軸(X,Y,Z,C,A,W) | |||
| 駆動方式 | ＡＣサーボモータ | |||
| 数値入力最小単位 | 0.001mm | |||
| 入力電源※1 | 3φ200V 50/60Hz 59.3ｋVA | 3φ200V 50/60Hz 62.3ｋVA | 3φ200V 50/60Hz 62.3ｋVA | |
| 機械寸法※2 | 4360(L) × 4297(W) × 3800(H)mm |
5690(L) × 4297(W) × 3800(H)mm |
6590(L) × 4297(W) × 3800(H)mm |
|
| 機械質量 | 11300kg | 13000kg | 14000kg | |
- ※１ レーザ発振器、チラーユニットなどの標準装備を含んだ数値です。
- ※２ チラーユニットの設置スペースが別途必要です。
- ■改良により仕様を変更することがあります。
