ウォータジェット切断加工機“SWS1200B型”超高圧水により切断加工するトータルバランスに優れた多目的タイプのウォータジェット切断加工機です。
インライン対応のワーク移動型ウォータジェット切断加工機です。
SWS1200B型
SWS1212B型

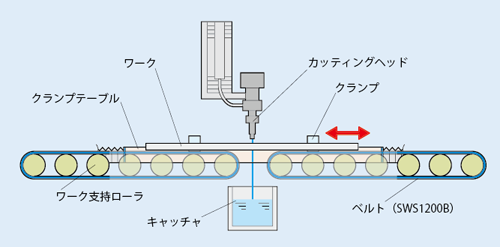

ワーク移動タイプは、クランプテーブルのX軸移動とカッティングヘッドのY軸移動により、
自由形状に切断します。
特徴
- 水槽キャッチャを採用していますので、従来のSUSボールなどの消耗品が不要で、ランニングコストを削減しています。
- 平ベルト固定枠を無くし、サイドのジャバラ構造の見直しにより、ワークの搬出入が容易になり、インライン化にも容易に対応できます。
仕様
| 型 式 | SWS1212B | SWS1225B |
|---|---|---|
| 加工範囲 | 1250×1250mm | 2450×1250mm |
| 早送り速度 | 12000mm/min | |
| Z軸移動量 | 150mm | |
| 同時制御軸数 | 2軸 | |
| 駆動方式 | 全軸ACサーボモータ | |
| テーブル最大積載重量 | 138kg | 276kg |
| 入力電源※ | 3φ200V 50/60Hz 63.6ｋVA | 3φ200V 50/60Hz 63.6ｋVA |
| 機械寸法 | 3275(L)×2910(W)×3100(H)mm | 5675(L)×3120(W)×3200(H)mm |
| 機械質量 | 4000kg | 7000kg |
- ※ 高圧ポンプを含んだ値です。
- ■改良により仕様を変更することがあります。
