固液混合・分散システム
ラインプラント
複数設備を組み合わせた
ライン構築エンジニアリング
-
粉体供給定量フィーダ
重量管理 -
混合・分散CMX/MHD/MKO等・スタティックミキサー
-
脱泡デフォーミングポンプ
デフォーミングタンク等 -
移送ポンプ・配管
スラリー対応 -
制御計装・PLC
防爆対応・非防爆対応

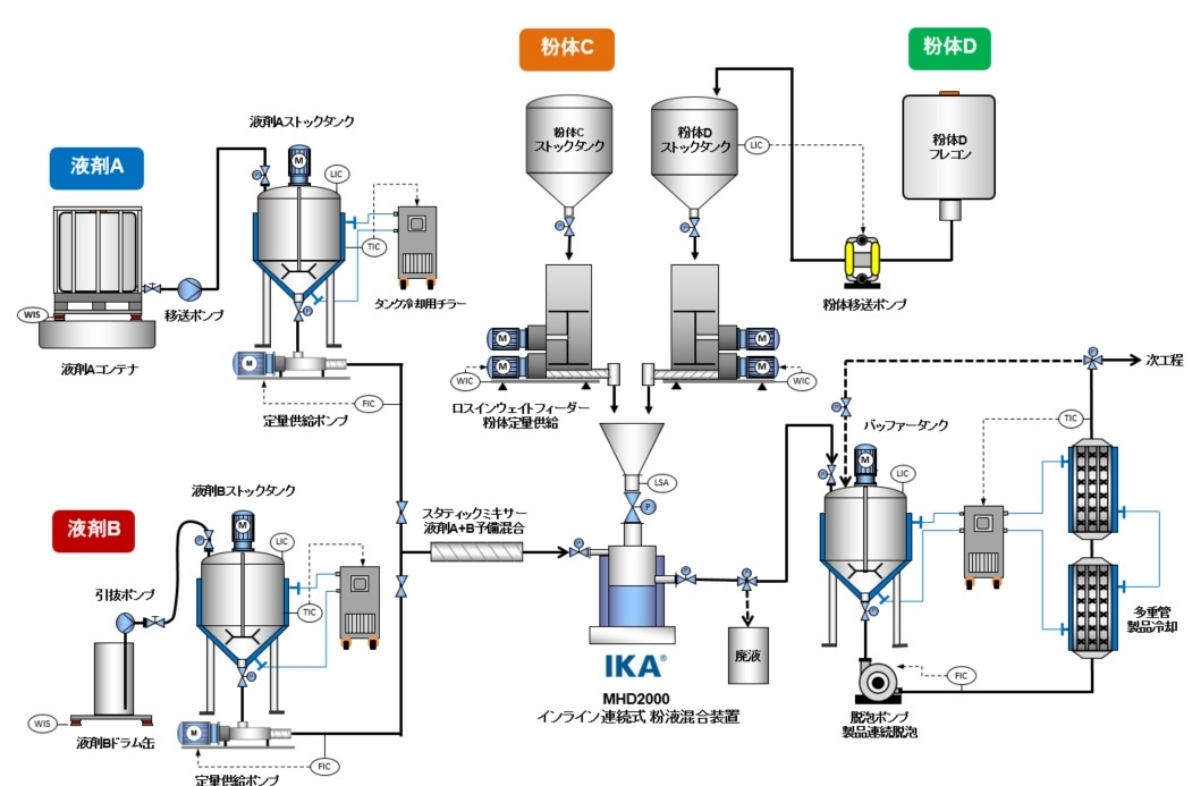

インライン連続式 粉液混合システム一例
材料や生産条件に応じて、選択・組み合わせできる２つの方式
① インライン連続式
全粒子が同一処理領域を通過。流量・回転数・温度をリアルタイム制御。
- 再現性・品質安定性に優れる
- 製造時間・エネルギー削減
- スケールアップが定量的
② バッチ連続式
多品種少量・試作・特殊条件に適した方式。インラインとの組み合わせも可能。
- 少量・多品種に柔軟対応
- 試作・条件出しに適する
- インラインとのハイブリッド構成
用途・工程に応じたシステム構成例
以下は構成例です。用途・材料特性・処理条件に応じて最適機器を選定します。
| 工程 | 方式 | 採用機器例 |
|---|---|---|
| 前処理 | 解砕・圧縮 | バキュームコンパクター、解砕機 （用途に応じて選定） |
| 原料供給 | 重量式・容積式・送液 | 粉体：重量式フィーダー 液体：定量送液ポンプ |
| 分散/混合 | インライン/バッチ | インライン分散機（MHD/MKO等）、高粘度対応分散機、 スタティックミキサー、高せん断ミキサー （用途・材料特性に応じて選定） |
| 脱泡 | 真空・減圧 | 脱泡タンク、真空脱泡システム |
| 移送・配管 | ポンプ・配管 | ギアポンプ、ダイヤフラムポンプ、 スラリー対応配管・継手 |
| システム構築 | 設計・施工 | タンク設計・配管設計・計装・制御設計・防爆対応・非防爆対応・CIP設計 |
※ 掲載機器は構成例です。特定メーカーを推奨するものではありません。用途・材料特性・処理条件に応じて最適機器を選定します。
