検査システム

各種検査システム

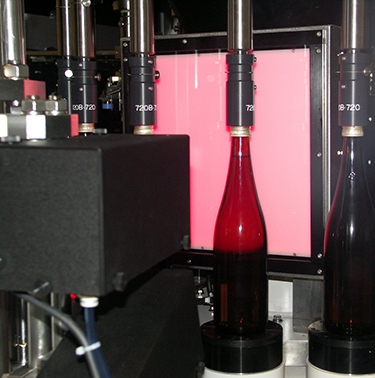

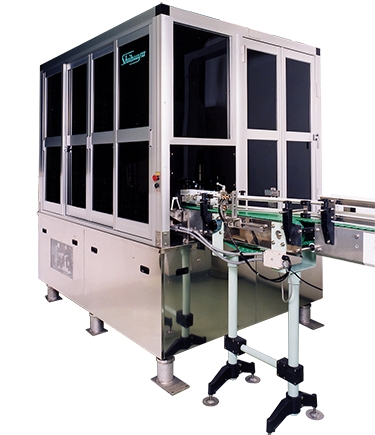

液中異物検査機

高精細カメラと独自の画像処理により、連続搬送されるびん内の液中異物を高精度に検出するロータリー式の検査機です。小びんから一升びんまで兼用可能な低速タイプやドリンクびん専用の高速タイプがあります。

特徴

• 液面に浮上した異物や半透明な異物、透明な異物など、さまざまな種類の異物に対応しています。
• 液面の異物は、上下2方向かつ2ヶ所から撮像するため死角がありません。
• びんを正転、停止、逆転させることにより、異物を浮上させた状態で連続撮像します。

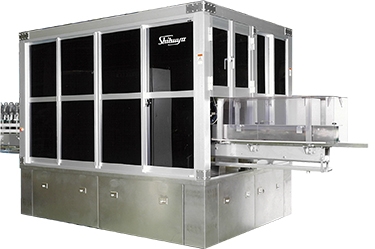

空びん全面検査機

高精細カメラと独自の画像処理により、連続搬送される空びんの口部天面、ネジ部の割れ・欠け・白異物付着、底部・胴部の不透明異物を高精度に検出する検査機です。ビールびんタイプ・日本酒用カップタイプ・ドリンクびんタイプがあります。

特徴

• 口部天面検査・底部検査は１ショットで欠陥を検出します。
• ネジ側面・胴部検査は、自転するびん１本に対し、複数回撮像することで全周検査します。また、独自の画像処理により超高速検査を実現しています。
• NG画像を保存しますので、欠陥の分析やパラメータの再調整が効率良く行えます。

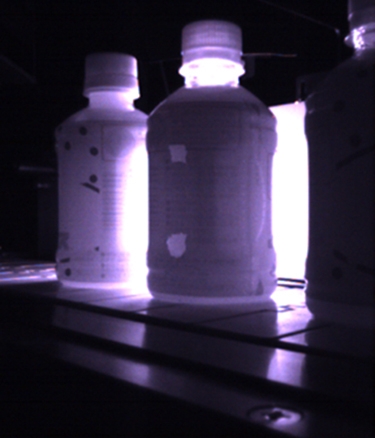

AIラベル検査システム

4台のカメラと白色可視光および赤外光を用いて容器全周のラベル画像を撮像し、ディープラーニング※により欠陥検査を行うシステムです。通常の画像検査では難しい小さな破れ、しわ、下めくれを精度良く検出できます。

※ディープラーニング：あらかじめ良品と不良品の画像を用いて学習を行います。学習から生成された推論モデルを用いて欠陥検出を行います。検出した欠陥は種類別に色分けして矩形マーキング表示されますので、判定の裏付けが確認できます。

特徴

• 超高速でラベルの外観検査が行えます。
• 可視光で反射画像を、赤外光で透過画像を高速に切り替えて撮像します。
• 検出した欠陥の位置をカラー矩形マークで表示します。
• ルールベース検査と連動してラベル検査結果を出力できます。
• 疑似欠陥画像生成機能を搭載し、学習・教示作業を効率化できます。

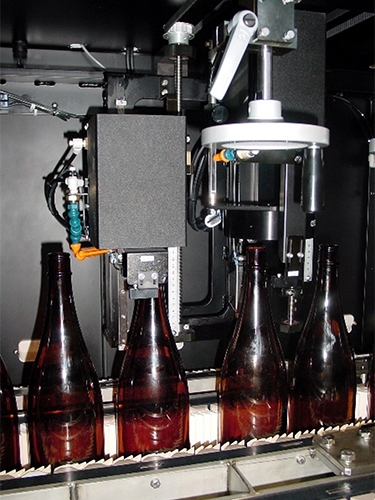

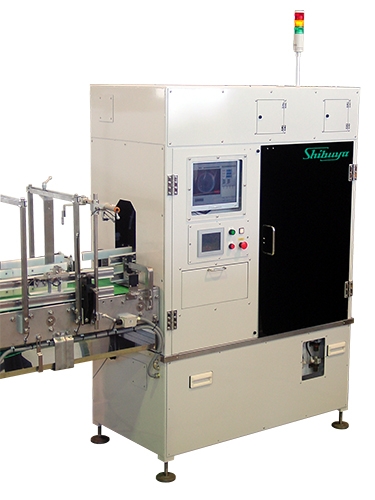

ライン式空びん検査機

空びんの口天側面および底面の異物検査と欠陥検査を直線の搬送ライン上にて行い、良びんを下流工程へ、不良びんをリジェクトコンベア上に分別排出する検査機です。

特徴

• コンパクト設計により設置スペースが小さく、既存ラインに容易に組込めます。
• 特殊レンズにより、口側面とネジ部を同時に検査できます。
• 画像を複数のエリアに分けて高精度な検査を行います。
• 各検査部のストロボは、同時発光しないように制御されていますので、同時発光による干渉がなく、安定した検査が行えます。
• 口天側面および底面は、検査領域を追従するため高精度な位置決めを実現しています。(PAT.)
• 手動ハンドルで簡単にサイズチェンジができます。

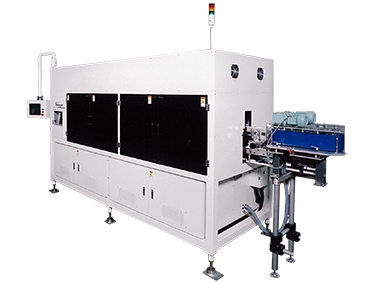

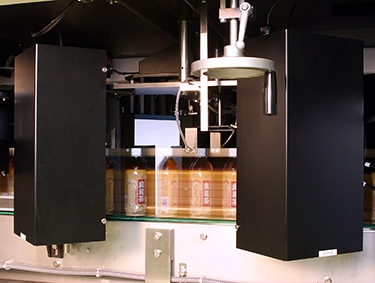

ライン式PETボトル外観検査機

PETボトルのキャップ不良、異種キャップ、ラベル不良、入味（液面高さ）、アルミテープ付ラベルの有無を高精度に検査するライン式のPETボトル外観検査機です。

特徴

• 独自の画像処理により、キャップの小さなブリッジ切れやベレー、割れ、ラベルのめくれも確実に検査できます。
• 品種別に登録した各検査部のパラメータは、自動で切り替えることができますので、品種切り替えが容易です。
• 泡立ちや液面揺れを補正する機能により、高精度な入味検査が可能です。(PAT.)
