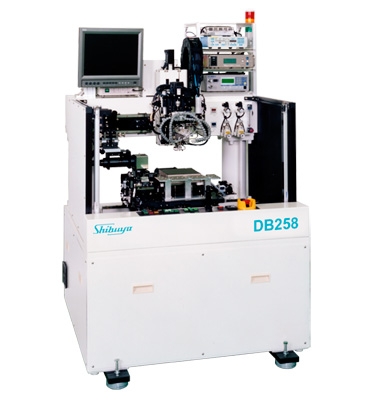

フリップチップボンダ

DB258

様々な実験や開発、少量生産に適した高精度フリップチップボンダです。ボンディング時の多段階荷重制御や位置制御、4段階の温度昇温制御に加え、豊富なオプションにより、目的別に最適の開発が行えます。

キャリブレーション機構では、画像処理位置決めに用いられるカメラの相対位置ズレ量を検出し、それを実装時の位置決めにフィードバックすることで、位置精度の安定を図ります。
画像処理位置決めでは、カメラ自体の位置が移動すると実装位置も移動てしまい位置精度の安定が保てなくなります。カメラは固定され一定位置にあるように見えますが、加熱機構の利用や環境温度の変化による装置の収縮などにより経時的に位置が変化しています。
キャリブレーション機構では、この経時的位置変化を吸収して実装位置精度の安定を図ります。
実際の動作としては、まず同一ターゲットマークにトップカメラとボトムカメラで同時にパターンマッチングを行います。それによって、それぞれのカメラのターゲットマークからの位置差分を検出します。この差分を実装時の位置決めにフィードバックすることでカメラ位置の移動分が吸収されます。
