パワー半導体用ハンドラ
タレット式多機能ハンドラ
パワー半導体パッケージの電気測定、外観検査、レーザマーク等の各種プロセスに対応した最適な装置を提案いたします。カスタム対応も行いますので、お気軽にお問い合わせください。
特徴
- ４００Aのケルビンコンタクトが可能
- 複数形態の供給・収納を搭載可能
- 各種測定・検査を搭載可能
- 高温測定の高速処理

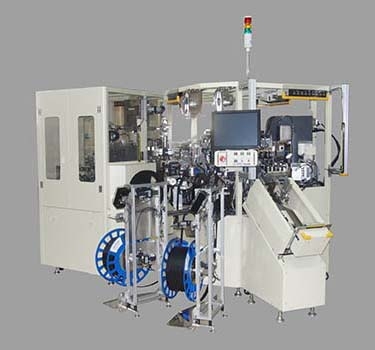

リードフレーム供給、常温測定
仕様
| 型式 | TM288P |
|---|---|
| デバイス | SOP,SSOP,HSSOP等 |
| 処理能力 | 0.55秒/個 （テスト時間0.45秒含む） |
| 供給 | ・リードフレーム ・テープローダ |
| 測定 | ・４ステーション ・ケルビンコンタクト |
| レーザマーク | パッケージ上面 |
| 外観検査 | ・リード側面・上面 ・モールド上面、裏面 |
| 収納 | ・マガジン：１箇所 ・バラＮＧ：４箇所 ・テ ー プ：２レーン |

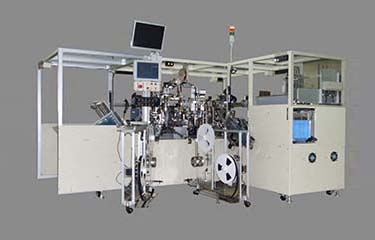

チューブ供給、高温・常温測定
仕様
| 型式 | TH288LD |
|---|---|
| デバイス | SOP,SSOP,HSSOP等 |
| 処理能力 | 0.5秒/個（テスト時間0.25秒含む） |
| 供給 | チューブ |
| 測定 | ・高温２ステーション ・常温６ステーション ・ケルビンコンタクト |
| レーザマーク | ― |
| 外観検査 | ・リード側面 ・上面 ・モールド上面 ・裏面 |
| 収納 | ・チューブＮＧ：４レーン ・チューブ分類：１５レーン ・テ ー プ：２レーン |

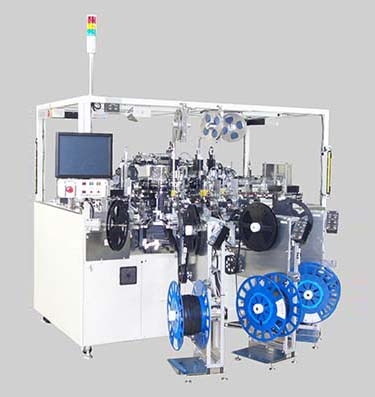

トレイ供給、常温測定
仕様
| 型式 | TM288P |
|---|---|
| デバイス | SOP,SSOP,HSSOP等 |
| 処理能力 | 0.5秒/個（テスト時間0.38秒含む） |
| 供給 | トレイ、テープローダ |
| 測定 | ・５ステーション ・ケルビンコンタクト |
| レーザマーク | パッケージ上面 |
| 外観検査 | ・リード側面 ・上面 ・モールド上面 ・裏面 |
| 収納 | ・トレイ：３箇所 ・テ ー プ：３レーン |
