パワー半導体用ハンドラ
自重落下ハンドラ
高温測定、RF測定、外観検査、レーザマーク等も行える自重落下ハンドラです。

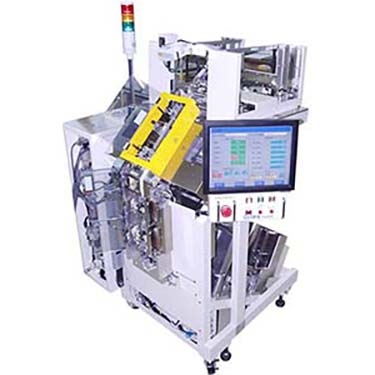

常温・高温用
特徴
- 高スループット・低ジャム率・省スペース
- 大量生産に適した大容量のローダ、アンローダ
- 大型テストヘッドドッキング可能な構造
- 各部ユニット化による短時間品種交換
- 各種ソケットに対応可能
仕様
| 型式 | TH281 |
|---|---|
| 対象 | SOP、SSOP、TSSOP、DIP等 |
| 処理能力 | 0.9秒/個（テスト時間0.3秒含む） |
| 供給 | アルミマガジン or シングルチューブ |
| 測定 | 高温または常温：２ステーション |
| レーザマーク | ― |
| 外観検査 | ― |
| 収納 | アルミマガジン：４レーン |

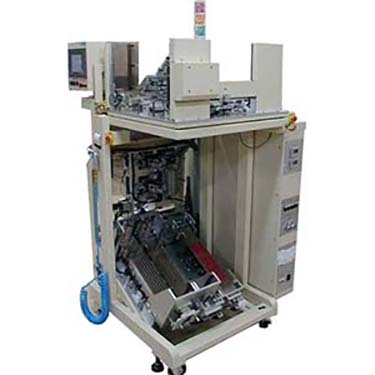

RF測定対応
特徴
- 大型テストボックスが接続できる大量生産タイプ
- 最大４ステーションの測定部で各種テストボックスに接続可能
- 品種交換が容易
- リード検査機構搭載可能（オプション）
仕様
| 型式 | TH285 |
|---|---|
| 対象 | SOP、SSOP、TSSOP、DIP等 |
| 処理能力 | 0.9秒/個（テスト時間0.3秒含む） |
| 供給 | アルミマガジン or シングルチューブ |
| 測定 | 最大４ステーション（高温測定可） |
| レーザマーク | ― |
| 外観検査 | リード検査（オプション） |
| 収納 | アルミマガジン：４レーン |

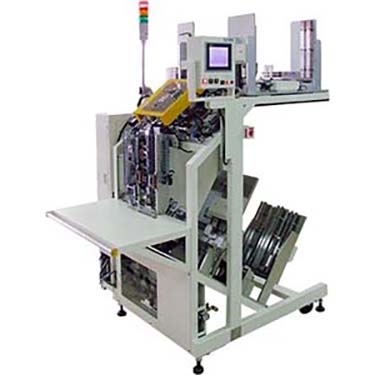

高温用
特徴
- 高速・小型
- 大型テストボックスが接続できる大量生産タイプ
- ３ヵ所の測定部で各種テストボックスに接続可能
- リード検査機構搭載可能（オプション）
仕様
| 型式 | TH233C |
|---|---|
| 対象 | TO220、TO126、TO3P、SIP等 |
| 処理能力 | 2.0秒/個（テスト時間1.0秒含む） |
| 供給 | アルミマガジン or シングルチューブ |
| 測定 | 高温３ステーション |
| レーザマーク | ― |
| 外観検査 | ― |
| 収納 | アルミマガジン：６レーン |

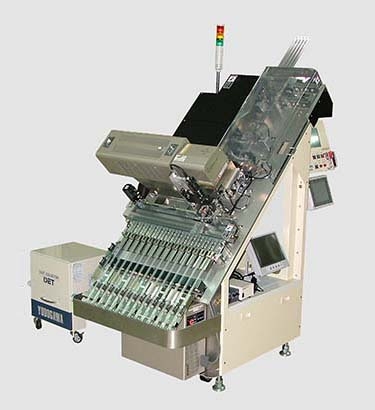

簡易型
特徴
- 常温測定、マーキング対応可能な簡易型
- チューブの手動供給・収納
- ご希望のマーキング装置を搭載可能
- マーク確認用外観検査（オプション）
仕様
| 型式 | TH226 |
|---|---|
| 対象 | SOP、SSOP、TSSOP、DIP等 |
| 処理能力 | 0.9秒/個 |
| 供給 | チューブ(１０本マニュアル供給） |
| 測定 | 最大１ステーション |
| レーザマーク | 設置可 |
| 外観検査 | マーク検査（オプション） |
| 収納 | チューブ：１４レーン |
