ハンダボールマウンタ
SBP551【基板対応】
マイクロボール対応 (Min.φ0.05mm)

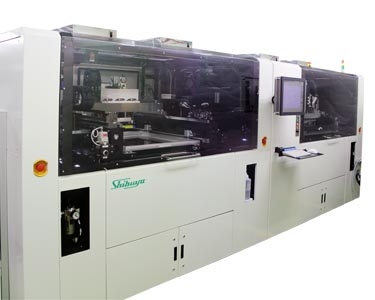

SBP551【基板対応】
高精度の画像位置決めの後、Min.φ0.05mmのハンダボールを大型基板に搭載する基板用マイクロボールマウンタです。 独自のメタルカップ方式の採用により、ボールへのダメージ無くマイクロボールの安定した搭載を実現しています。
特徴
- マイクロボール搭載用に開発した独自のメタルカップ方式を採用
- ボール回収機能により廃棄ボール量の大幅な減少を実現
- 高精度の画像位置決め機能と基板厚み検出機能により、安定したボール搭載を実現
- アタッチメントの減少により型替え時間を大幅に削減
メタルカップ方式
ボールマスク上にボールを供給したりマスク上の余剰ボールを回収します。
メタルカップとボールマスクの間には十分なクリアランスがあり、ボール搭載時にボールおよび基板にダメージを与えません。
また、非接触式ですのでコンタミ発生の要因がなく、安定したボール搭載が行えます。
仕様
| 型式 | SBP551 |
|---|---|
| 適合品種 | マイクロバンプ用大型基板 |
| ボールサイズ | Min.φ0.05mm |
| 基板サイズ | Max. 310(W)×340(L)mm |
| ボール搭載精度 | ±0.015mm (3σ) |
| 装置寸法 | 8050(L)×1850(W)×1915(H)mm |
| 装置質量 | 5000kg |
