ファイバレーザ加工機
高速・高精度ファイバレーザ加工機
高速・高精度な切断が可能なファイバレーザ加工機です。
SPF4300型

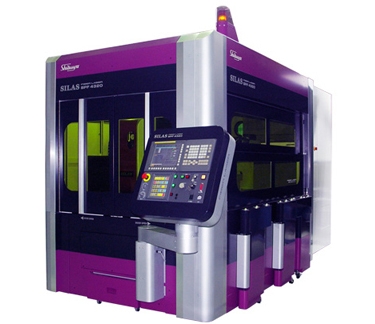

SPF4320A型

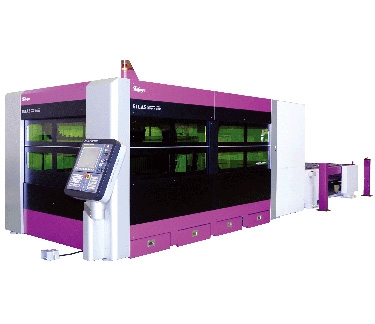

SPF4330型「2パレットチェンジャ付」
特徴
- 優れたビームクオリティを持つシングルモードファイバレーザにより、高速・高品質加工が可能です。
- 銅や銅合金、アルミなどの非鉄金属の加工が可能です。
- 消費電力は炭酸ガスレーザに比べ60％以上削減した、省エネ・低ランニングコスト機です。
仕様
| 型式 | SPF4320A | SPF4330 | |
|---|---|---|---|
| 搭載発振器 | SFX1000B | SFX2000B | SFX2000B |
| 定格出力 | 1000W | 2000W | 2000W |
| 加工範囲 | 2030×1030mm | 3080×1550mm | |
| 早送り速度 | 50m/min | 100m/min | |
| 制御軸数 | 3軸(X,Y,Z) | 3軸(X,Y,Z) | |
| 駆動方式 | ラック＆ピニオン（X,Y） | ラック＆ピニオン（X,Y） | |
| 数値入力最小単位 | 0.001mm | 0.001mm | |
| 入力電源※１ | 3φ 200V 50/60Hz 18.6kVA | 3φ 200V 50/60Hz 29.0kVA | 3φ 200V 50/60Hz 43.0kVA |
| 機械寸法※２ | 3905(L) × 1730(W) × 2200(H)mm |
8795(L) × 2680(W) × 2445(H)mm |
|
| 機械質量 | 8200kg | 15000kg | |
- ※１
- レーザ発振器、チラーなどの標準装備を含んだ数値です。
- ※２
- チラーユニットの設置スペースが別途必要です。
■改良により仕様を変更することがあります。
