ファイバレーザ加工機
超精密ファイバレーザ加工機
小型テーブルを搭載し、超精密な加工を実現するファイバレーザ加工機です。
SPF2305A, SPF3907A型

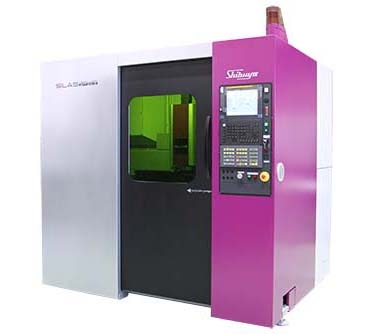

SPF2305A型

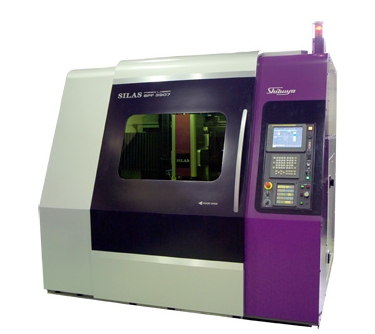

SPF3907A型
特徴
- 優れたビームクオリティを持つシングルモードファイバレーザにより、切断幅40µmを実現しています。
- 炭酸ガスレーザやパルスYAGレーザに比べ、消費電力、メンテナンス費用が大幅に抑えられます。
- リニアモータ駆動により、高い運動性能を実現しています。(SPF3907A)
加工サンプル例
SUS t0.4mm
外径1mm
外径2mm
仕様
| 型式 | SPF2305A | SPF3907A |
|---|---|---|
| 搭載発振器 | SFX500 | |
| 定格出力 | 500W | |
| 加工範囲 | 500×500mm | 700×500mm |
| 早送り速度 | 15m/min | 30m/min |
| 制御軸数 | 3軸(X,Y,Z) | |
| 駆動方式 | ＡＣサーボモータ（X,Y） ＋ ボールネジ |
リニアサーボモータ（X,Y） |
| 数値入力最小単位 | 0.001mm | |
| 入力電源※１ | 3φ 200V 50/60Hz 12.4kVA | 3φ 200V 50/60Hz 19.0kVA |
| 機械寸法※２ | 2000(L) × 1600(W) × 1900(H)mm |
2390(L) × 2350(W) × 2325(H)mm |
| 機械質量 | 3000kg | 4000kg |
- ※１
- レーザ発振器、チラーユニットなどの標準装備を含んだ数値です。
- ※２
- チラーユニットの設置スペースが別途必要です。
■改良により仕様を変更することがあります。
