ガスレーザ加工機
ガスレーザ加工機“武蔵”六代目シリーズ
ハイクオリティ・低ランニングコストを実現したガスレーザ加工機です。

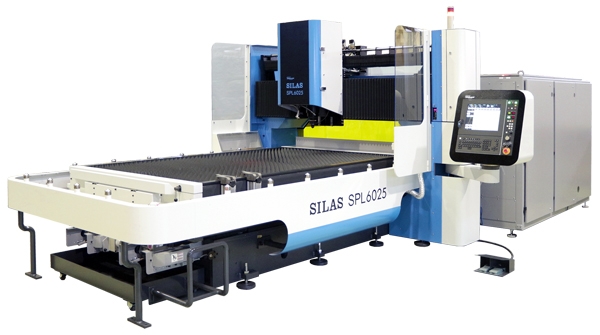

“武蔵”六代目シリーズ
特徴
- SUS無酸化切断時のアシストガス(N?)消費量を約30％削減（当社従来比）しています。
- オープンミラー構造によりメンテナンスが容易です。
- 新型プッシュ＆ブル機構により、集塵効率が30％向上しております。（当社比）
仕様
| 型式 | SPL6025 / SOL20V | SPL6030 / SOL20V |
|---|---|---|
| 搭載発振器 | SOL20V | |
| 定格出力 | 2000W | |
| 加工範囲 | 1550×2500mm | 1550×3080mm |
| 最大積載質量 | 374kg (4'×8'×16t) | 585kg (5'×10'×16t) |
| X、Y軸最大速度 | 40m/min | |
| Ｚ軸移動範囲 | 250mm | |
| Ｚ軸移動速度 | 75m/min | |
| 制御軸数 | 3軸(X,Y,Z) | |
| 同時制御軸数 | 2軸（X,Y） | |
| 駆動方式 | 全軸ＡＣサーボモータ | |
| 数値入力最小単位 | 0.001mm | |
| 入力電源※ | 3φ 200V 50/60Hz 50.0kVA | |
| 機械寸法 | 6250(L)×2950(W)×2310(H)mm | 6860(L)×2950(W)×2310(H)mm |
| 機械質量※ | 9700kg | 10100kg |
- ※
- レーザ発振器、チラーなどの標準装備を含んだ数値です。
??SSL型レーザ発振器を選択される場合は別途お問い合わせください。
発振器
| 型式 | SSL250B | SSL400B | SSL1000 | SOL20V |
|---|---|---|---|---|
| 発振方法 | スラブ型封じ切り | 中速スパイラル軸流型 | ||
| 定格出力 | 200W | 400W | 1000W | 2000W |
| 出力安定度 | ±2% | ±2% | ||
| ピークパワー | 750W | 100W | 1000W | 2000W |
| 最小パルス幅 | 2µs | 350µs | ||
| 最大繰り返し数 | 100kHz | 2kHz | ||
| 入力電源 | 3φ200V 50/60Hz 6.5kVA |
3φ200V 50/60Hz 15.0kVA |
3φ200V 50/60Hz 27.5kVA |
3φ200V 50/60Hz 27.5kVA |
| 混合ガス消費量 | 封じ切りの為、混合ガスの消費はありません | 25L/ｈ※1 （エコノミーモード時12L/ｈ） |
||
| 質量 | 67kg※2 | 58kg※2 | 173kg※2 | 1300kg |
- ※1
- 停止時に封入ガスが、また起動時に置換ガスが別途必要です。起動時のレーザガス消費量は、停止時間により、上記消費量より多くなります。
- ※2
- 発振器本体の質量です。架台質量は含みません。
■改良により仕様を変更することがあります。
